  产品详细说明:
  产品名称: 能源计量监控系统
产品型号:
产品简介:能源计量系统由现场智能变送器、RSM智能模块、单元控制器、上位机软件系统组成。能对现场各种能源检测计量,自动完成各种流体计量的温压补偿;动态的显示现场所有检测与计量点的瞬时值、累积值;按用户要求完成班报、日报、月报、季报、年报等各种报表; 根据需要各相关负责人及时、准确的查看各种数据。

系统概述
能源是经济社会发展必不可少的物质基础。随着经济社会的发展,世界各国开始普遍感觉到能源紧缺造成的危机。然而,在一些高能耗制造企业,比如:柴油机厂、空调厂、轮胎厂等,为了正常的生产却不得不耗费大量诸如:蒸汽、煤气、氮气、压缩空气、水、电等能源。在各种降低产品成本的措施相继实施之时,大多数高能耗企业开始靠计量量化管理企业,靠计量量化指导生产,靠计量量化降耗挖潜。

系统要求:
对现场各种能源的检测计量,自动完成各种流体计量的温压补偿;
动态的显示现场所有检测与计量点的瞬时值、累积值;
按用户要求完成班报、日报、月报、季报、年报等各种报表;
根据需要各相关负责人及时、准确的查看各种数据。

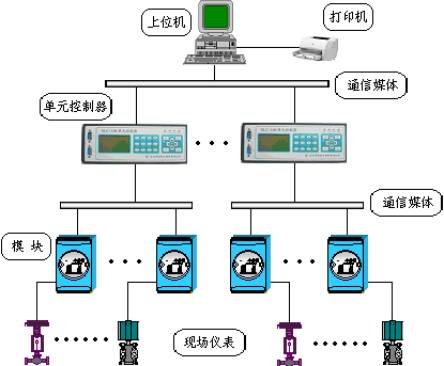

能源计量系统由现场智能变送器、RSM智能模块、单元控制器、上位机软件系统组成。智能变送器将现场的蒸汽、煤气、氮气、压缩空气、水等各种能源介质的流量、压力、温度等信号进行处理,送至RSM智能模块,RSM智能模块通过通信媒体传送到单元控制器,单元控制再经通信媒体接入上位机,并与企业主干网联成一体,将此资料供各客户端共享,且可以通过Internet对外远程发布。

现场仪表
测量现场资料,并能储存、显示在智能仪表上。构成整个系统的测量基础。包括:差压流量变送器、涡街流量变送器、压力变送器、温度变送器、质量流量计等一系列仪表。

RSM智能模块
采集现场仪表测量的各种信号。包括:温度,压力,流量,应变,数字量.脉冲量以及频率等。内置RSM固化软件,固化在RSM模块之中,完成通讯和输入输出功能。在输入类型中,固化软件以较高的频率反复扫描I/O口,对输入信号进行滤波并存放到输入缓存中,完成与上位机的通讯,并根据上位机的请求将输入缓存中的资料返回给上位机。

单元控制器

智能流量积算仪(SLC-200)是一种高性能、模块化直接数字控制仪。每台智能流量积算仪可完成8点的流量计量。可配合前端I/O模块选择各种模拟电压、电流、脉冲、频率输入以适配各类变送器。 经简单的通道和流量参数设置完成过热蒸汽、饱和蒸汽以及各种气体和液体的流量计。可以完成8路流量计量,可以根据预先设定实现压力自动补偿密度、温度自动补偿密度、温度压力自动补偿密度等。测量输入信号可进行开方及小信号切除且可定义切除值及切除后的计算取值,以提高计量精度。 8路测量信号的瞬时流量、累积流量、温度、压力、补偿密度显示。 所有设置参数及累积流量值掉电不丢失。 每个通道设有附加参数计量(不进行密度补偿),并可以检测16点现场过程数据

通信媒体

将模块采集到的信号,传给单元控制器。可为双绞线、带屏蔽双绞线、带胶皮护套屏蔽双绞线。在此网络内主要采用CAN总线或者485总线的通信方式和协议。
将单元控制器存储数据,传给上位机。可为双绞线,工业以太网,或光缆。在此网络内主要采用以太网总线的TCP/IP协议或者CAN总线协议。

上位机

上位机按照用户的应用需求编制应用画面,对采集到的资料进行深层次的统计分析管理,得到需要的各种统计资料曲线及各种报表,打印报表输出。完成现场采集过程信号的资料运算和管理。可根据操作员的操作命令分别进入到总貌画面及各个流程显示画面、历史资料查询画面、实时打印资料报表、动态点(瞬时、累积、趋势)显示和报警监视等功能。并可由操作员在中心控制室对现场设备参数进行维护和整定,实现系统的人工干预和调试。
