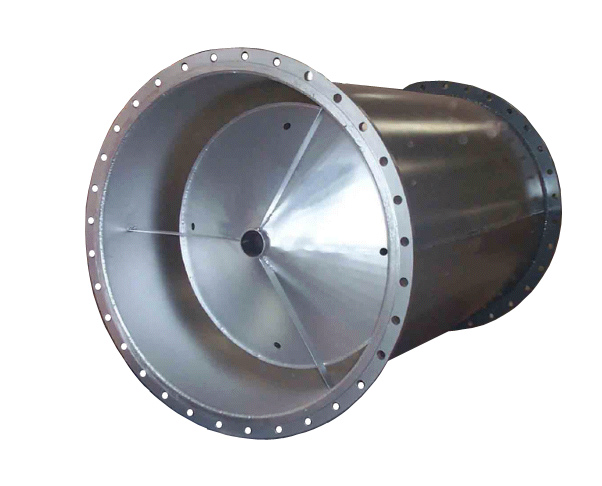

产品名称: 锥式流量计 产品型号: 产品简介: 锥式流量计是一种新型的高精度差压式流量计,它与孔板相反,通过在密闭管道中心线悬挂一个特制的流线形锥体来进行中央节流,用上游管壁和锥体尾部测量的差压计算流量。俗称LV锥式流量计、V型锥。
锥式流量计与其他差压式流量计一样,都是基于密闭管道中能量转换的伯努利定理进行测量,即对理想流体,介质的流速与差压的平方根成正比。
锥形流量计有十大特点:
精密高:过程控制±0.5%,贸易计量±0.3%;
无需直管段:前0-3D,后0-1D;
量程比宽:10∶1~30∶1;
重复性及长期稳定性好:0.1%;
差压值大且灵活:比文丘里、均速管、弯管都大5~10~15倍,可改变β值灵活选取合适的差压(0.1Kpa~100Kpa),保证测量稳定并方便选差压变送器;
压损低:约为孔板的1/5~1/10;
耐脏污:自吹扫式设计,可适合脏污介质,并不容易堵塞;
温度、压力范围宽:-196℃~850℃,压力42Mpa;
管线范围宽:DN15~DN3000;
介质适应性强:气体、液体、蒸汽、气液两相(体积比≤10%)、腐蚀性介质、含杂质介质。
为方便配套差压变送器,建议刻度差压值选在10~30Kpa范围,对于低流量,尽可能将刻度差压选在0.5Kpa以上,双法兰取压,尽可能选3Kpa以上。
|
